模具零件的內孔常用以下方法加工

2019-12-13

次

模具零件

① 鉆孔在模具零件上用鉆頭鉆孔主要有兩種方式:一種是鉆頭回轉,零件固定不回轉,如在普通臺式鉆床,搖臂鉆,鏜床上鉆孔;另一種方式則是零件回轉而鉆頭不回轉,如在車床上鉆孔。這兩種不同的鉆孔方式所產生的誤差不一樣,在鉆床或鏜床上鉆孔,由于是鉆頭回轉,使剛性不強的鉆頭易引偏,被加工孔的中心線偏移,但孔徑不會發生變化。

鉆頭的直徑一般不超過75mm,若鉆孔徑大于30mm以上,通常采用兩次鉆削,即先用直徑較小的鉆頭(被要求加工孔徑尺寸的0.5~0.7倍)先鉆孔,再用孔徑合適的鉆頭進行第二次擴鉆,直到加工到所要求的直徑,以減小進給力。

鉆頭鉆孔的加工精度,一般可以達到IT11~IT13級,表面粗糙度Ra為5.0~12.5um。

② 擴孔是用擴孔鉆擴大零件孔徑的加工方法。他既可以作為精加工(鉸孔,鏜孔)前的預加工,也可以作為要求不高的孔徑最終加工。擴孔的加工精度,一般可以達到IT10~IT13級,表面粗糙度Ra為0.3~3.2um。

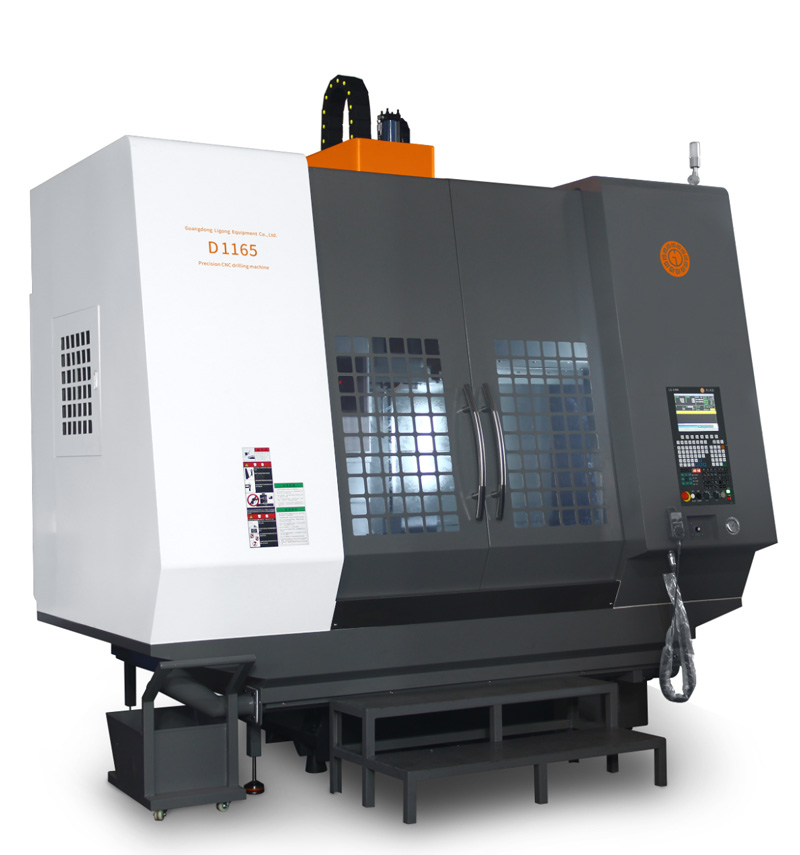

③ 鉸孔是用鉸刀對未淬火孔進行精加工的一種孔徑的加工方法。鉸孔的加工精度,一般可以達到IT6~IT10級,表面粗糙度Ra為0.4~0.2um。數控精密模具鉆孔機：采用了數控控制，人性化的用戶界面，操作簡單方便！采用立式槍鉆加工，實現孔徑精準，孔壁光潔。
